配电柜

大纲

配电设备是确保发电厂、变电站、建筑物、工厂及其他用电场所稳定安全供电的关键部件。ITI的配电设备除了具备基本的配电功能外,还具有漏电流限制(5mA或更低)和IT系统切换技术,从而确保供电安全,避免触电、火灾和断电等安全隐患。

主要特点

预测和应对电气事故

  • 实时监测绝缘状态,以便及早发现绝缘电阻下降
  • 在事故发生前检测异常情况 → 预防触电、火灾和停电

电压和电流不平衡补偿

  • 改善不平衡的电源供应,使其趋于平衡。
  • 稳定的电力供应和更高的设施效率

漏电流限制在 5mA 或以下

  • 在发生接地故障、漏电流或直接/间接接触时,将流向人体和设备的电流限制在 5mA 或以下。
  • 防止触电、火灾和设备损坏

即使在三相故障的情况下也能稳定运行(附加功能)

  • 独立维护绝缘电阻和漏电流限制功能
  • 即使发生某一特定阶段的故障,整个系统也能正常运行。

电气故障的早期检测和恢复

  • 实时检测故障情况,例如连接不良、电阻增大、开路和缺相。
  • 通过警报和异常情况下的自动操作,防止事故蔓延

自我诊断和测试功能(附加功能)

  • 只需按一下按钮即可检查设备功能。
  • 无论技能水平如何,任何人都可以快速检查设备是否正常运行。

预期效果

  • 01

    预防触电和火灾事故

    现场无人员伤亡和财产损失

  • 02

    保证电源稳定

    可实现连续运行、无断电并提高生产效率的设备

  • 03

    加强设施可靠性

    延长设备寿命(双重防雷保护与浪涌保护器联动),提高维护效率和预防能力

  • 04

    预防导向型安全管理

    通过事故前检测和应对来降低法律风险

大纲

本设备即使在有触电或火灾风险的地方也能安全供电,符合韩国工业标准(KS C IEC 60364-7-701-740 特殊设施和特殊场所),工作电压为 22.9kV 或更低。

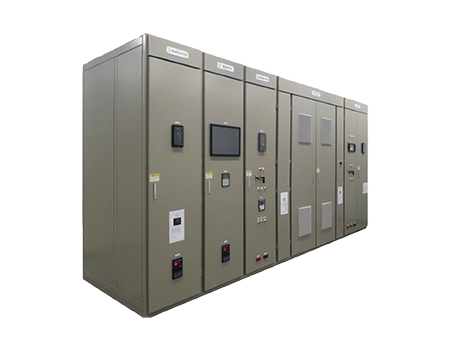

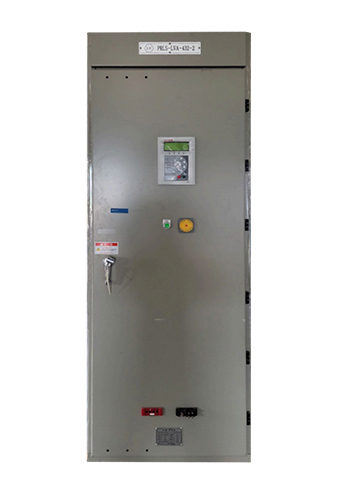

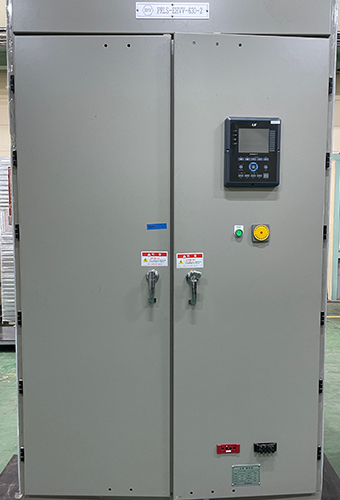

配电盘是安装在电气室内的关键设备,用于接收韩国电力公司提供的电力,并将其稳定地分配到各个站点。

主要特点
  • 预测和应对电气事故(绝缘电阻实时监测)
  • 漏电流限制在 5mA 或以下(以防止触电和火灾)
  • 电气故障的早期检测和恢复(开路、缺相和连接不良的检测)
  • 电压和电流不平衡补偿
  • KERI 型式试验结果
安全型式测试结果
  • 高压:通过绝缘强度、短时耐流性、温升、机械操作试验等。
  • 低电压:通过结构检查、绝缘测试(2.5kV)、短路强度等。
内置智能安全技术
  • 实时绝缘状态监测
  • 漏电流限制为 5mA → 防止触电和火灾

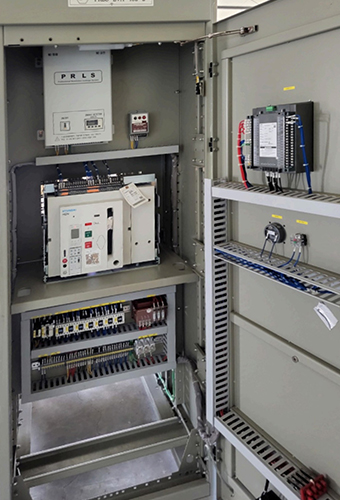

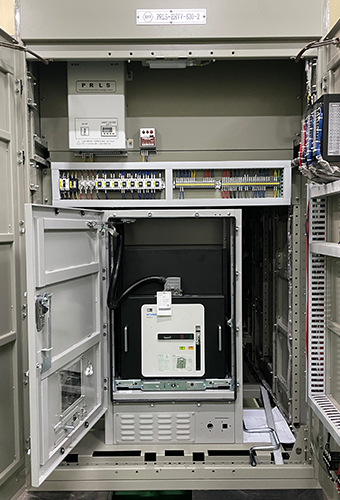

  • 配备故障电流表(SMPD系列)和绝缘监测装置(IMD)
保持稳定的电力质量
  • 电压和电流不平衡补偿
  • 即使在断电或断电的情况下也能稳定运行
各种领域适用性
  • 高压:钢铁厂、发电厂、大型工厂等。
  • 低压:建筑物、医院、学校、市政基础设施等。
规格
形式 规格
额定电压 22.9kV 以下
额定电流 600 ~ 5,000A
额定频率 50 or 60Hz
额定短时电流 8 ~ 65kA
外壳尺寸 W 600~3000, H 2350~2850 D 1500~3000 mm
大纲

本设备即使在有触电或火灾风险的地方也能安全供电,符合韩国工业标准(KS C IEC 60364-7-701~740 特殊设施和特殊场所),工作电压为 22.9kV 或更低。

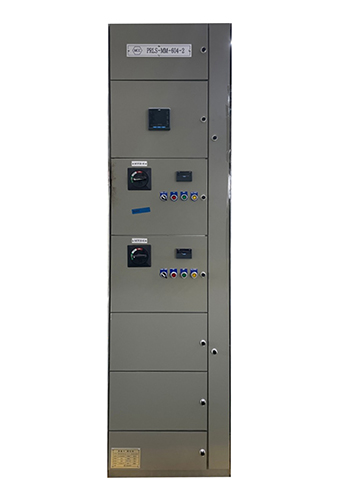

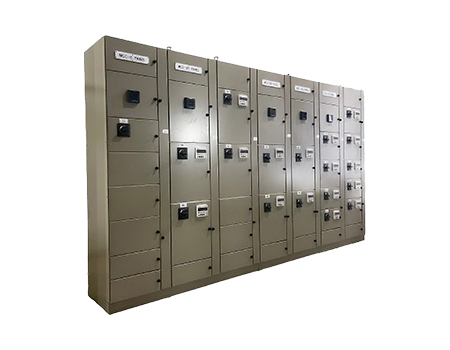

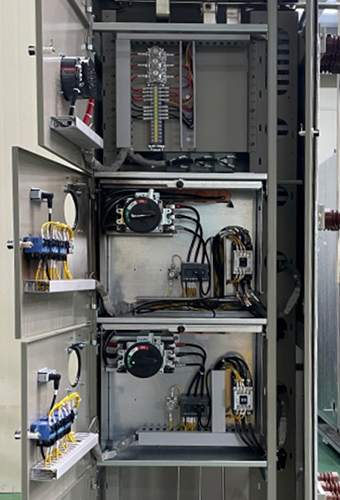

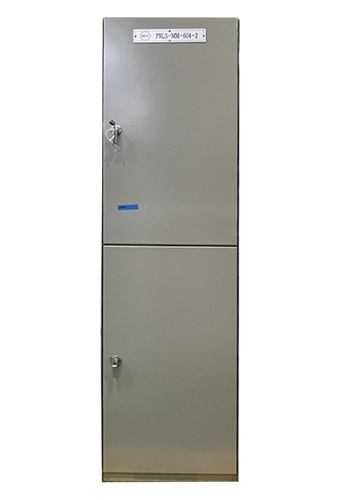

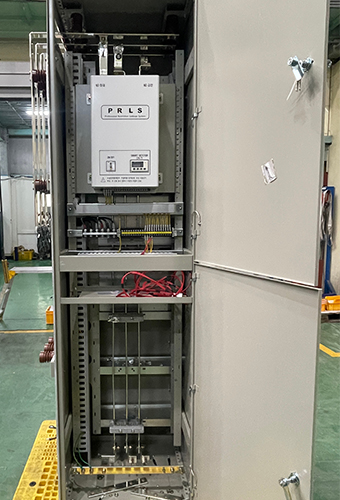

具体来说,安装在机房内稳定提供电机运行所需电力的核心设备是电机控制面板(MCC)。

主要特点
  • 预测和应对电气事故(绝缘电阻实时监测)
  • 漏电流限制在 5mA 或以下(以防止触电和火灾)
  • 内置电机保护和控制功能
  • 电气故障的早期检测和恢复(开路、缺相和连接不良的检测)
  • 电压和电流不平衡补偿
  • 获取 KERI 形成性测试分数
安全型式测试结果
  • 通过了绝缘强度、温升、短路强度、机械操作试验等。
  • 质量和安全性已通过官方 KERI 测试结果证明。
优化电机保护和控制
  • 内置过载、缺相和接地故障保护功能
  • 根据客户要求,可实现多电机自动启动/停止和顺序控制。
内置智能安全技术
  • 实时绝缘状态监测
  • 漏电流限制为 5mA → 防止触电和火灾
  • 配备故障电流表(SMPD系列)和绝缘监测装置(IMD)
各种领域适用性
  • 钢铁厂/钢厂电机生产线
  • 楼宇和工业设施自动化系统
  • 水处理厂和泵站电机运行
保持稳定的电力质量
  • 电压和电流不平衡补偿
  • 即使在断电或断电的情况下也能稳定运行
规格
形式 规格
额定电压 600V以下
额定电流 水平母线 : 400 ~ 2500A / 垂直母线 : MAX 800A
额定频率 50 or 60Hz
额定短时电流 Max. 50kA
外壳尺寸 W 600 x H 2350 x D 600mm
大纲

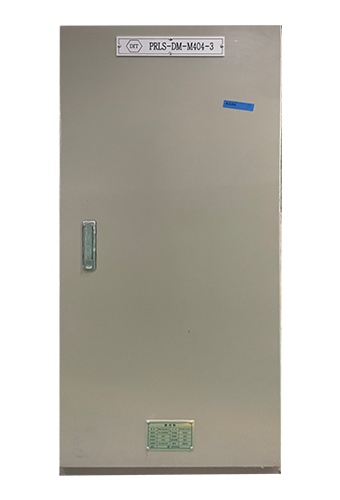

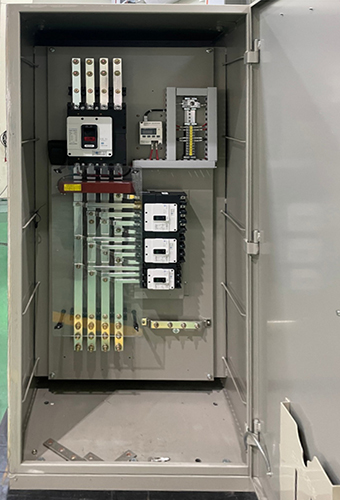

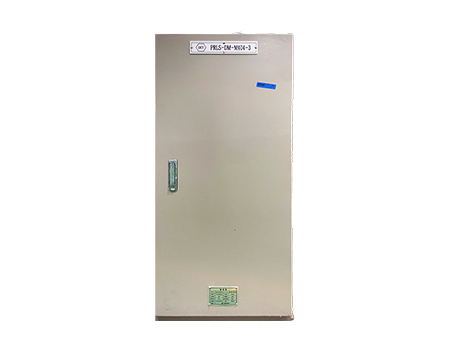

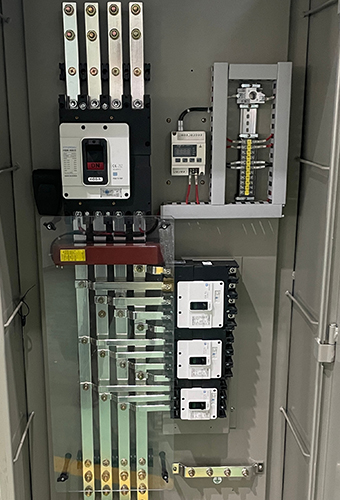

本设备的设计旨在即使在存在触电或火灾风险的地方也能安全供电,符合韩国工业标准**KS C IEC 60364-7-701~740(特殊设施和特殊场所规程)**,工作电压为22.9kV或更低。配电盘是关键的电路设施,负责将电力分配并供应给特定地点的机械设备或建筑物(房屋等)。它安装在配电室内,安全地将韩国电力公司(KEPCO)提供的电力分配到各个负载。 这最大限度地降低了触电、火灾和停电的风险,并确保了建筑物、教育设施、医院和地方政府基础设施等各个领域的稳定用电。

主要特点
  • 预测和应对电气事故(绝缘电阻实时监测)
  • 漏电流限制在 5mA 或以下(以防止触电和火灾)
  • 内置电机保护和控制功能
  • 电压和电流不平衡补偿
  • 获取 KERI 型式试验结果
安全型式测试结果
  • 所有项目均通过,包括结构检查、绝缘测试(2.5kV)和短路强度测试。
各种领域适用性
  • 建筑物(医院、学校)、教育设施、地方政府基础设施
保持稳定的电力质量
  • 电压和电流不平衡补偿
  • 即使在断电或断电的情况下也能稳定运行
内置智能安全技术
  • 实时绝缘状态监测
  • 漏电流限制为 5mA → 防止触电和火灾
  • 配备故障电流表(SMPD系列)和绝缘监测装置(IMD)
规格
形式 规格
额定电压 600V 以下
额定电流 Max. 1000A
额定短时电流 Max. 50kA
外壳形式 外露式、嵌入式、壁挂式
外壳材质 钢、不锈钢等。
