仪器仪表·继电器

使用

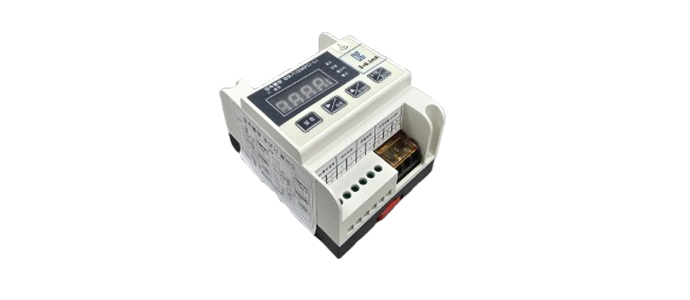

基本型 SMPD-L

通用

适用于三相配电板

主要特点
  • 采用政府认证的漏电流限制技术的产品
  • 范围：仅限整个线路部分（二次侧）的漏电流限制
  • 可以设置供用户使用的输入/输出参数。
  • 漏电流检测功能允许任意设置阻塞/报警操作时间、检测温度等（数字显示）。
  • 通过 RS485 通信将收集到的信息传输到计算机
  • 管理员视频监控可用
规格
标准规格适用于250V电压。如果电压发生变化，详细规格也会随之改变，请咨询相关部门。
形式 规格
额定电压 220V ±15%
测试电压 250V 标准
功耗（故障时） 5mA~10mA (以下)
漏电流测量范围 1~9999mA
泄漏极限电流 5mA以下
推荐设定范围 1~5mA
绝缘电阻 报警值 250kΩ~50kΩ以下
电阻换算检测值 25Ω~250kΩ(9999~1mA) (1mA=250kΩ)
绝缘电容 报警值 0.0125~0.0625uF更多的
电容转换检测值 0.0125~125uF(1~9999mA) (1mA=0.0125uF)
温度检测范围 0 ~ 125℃
温度设定范围 0 ~ 125℃
输出速度 0~60S(可配置)
使用海拔高度 ≤4,500m
使用环境 -25℃ ~ 40℃
使用时的相对湿度 最高 90%，最低 20%
正常消耗电流(VA) 5VA以下
故障电流消耗(VA) 8VA以下
测试电压 2kV
绝缘电阻 1㏁ 更多的
频率 50/60Hz
通讯方式 RS485 MODBUS-RTU
产品外观图

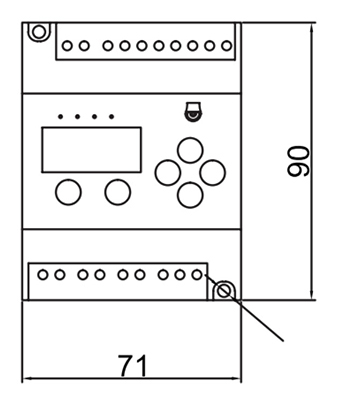

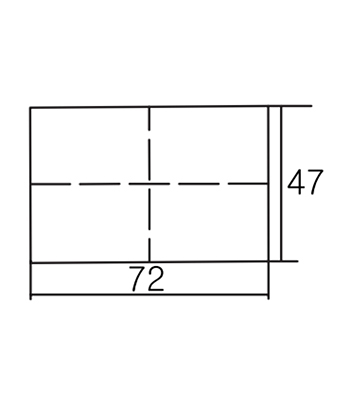

平面图

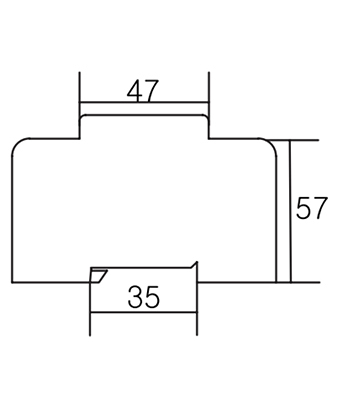

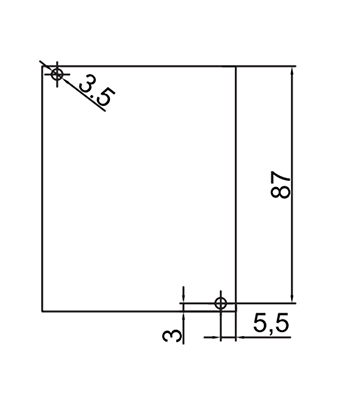

侧面图

面板钻孔

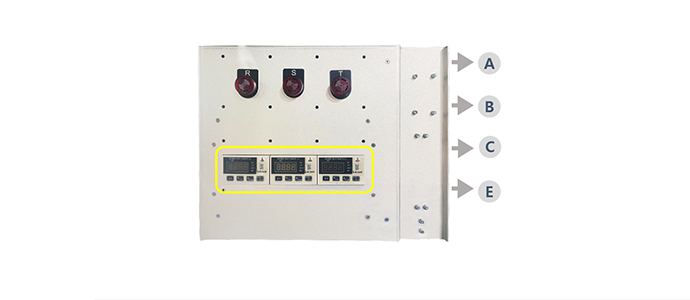

布局

使用

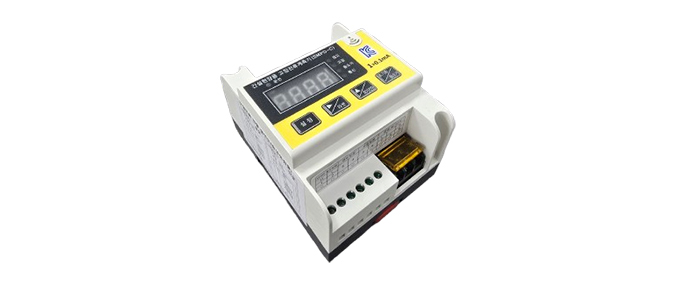

工地 SMPD-C

通用

适用于三相配电板

主要特点
  • 采用政府认证的漏电流限制技术的产品
  • 范围：仅限整个线路部分（二次侧）的漏电流限制
  • 可以设置供用户使用的输入/输出参数。
  • 漏电流检测、阻塞/报警操作时间、检测温度等均可任意设置（数字化显示）
  • 通过 RS485 通信将收集到的信息传输到计算机
  • 管理员视频监控可用
规格
以上规格基于250V电压。如果电压发生变化，详细规格也会随之改变，请咨询。
形式 规格
额定电压 220V ±15%
测试电压 250V 标准
功耗（故障时） 5mA~10mA (以下)
漏电流测量范围 1~9999mA
泄漏极限电流 3mA以下
推荐设定范围 0.1~3mA
绝缘电阻 报警值 2.5MΩ~83.3kΩ以下
电阻换算检测值 250Ω~2.5MΩ(999.9~0.1mA) (1mA=250kΩ)
绝缘电容 报警值 0.00125~0.0375uF更多的
电容转换检测值 0.00125~12.5uF(0.1~999.9mA) (1mA=0.0125uF)
温度检测范围 0 ~ 125℃
温度设定范围 0 ~ 125℃
输出速度 0~60S(可配置)
使用海拔高度 ≤4,500m
使用环境 -25℃ ~ 40℃
使用时的相对湿度 最高 90%，最低 20%
正常消耗电流(VA) 5VA以下
故障电流消耗(VA) 8VA以下
测试电压 2kV
绝缘电阻 1㏁ 更多的
频率 50/60Hz
通讯方式 RS485 MODBUS-RTU
产品外观图

平面图

侧面图

面板钻孔

布局

使用

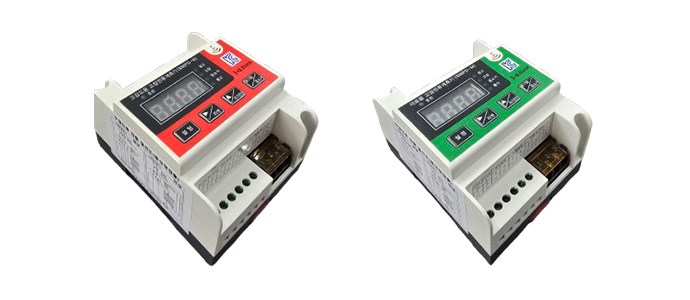

SMPD-M : 医疗地点 / H : 高灵敏度（例如半导体）

通用

适用于三相配电板

主要特点
  • 采用政府认证的漏电流限制技术的产品
  • 范围：仅限整个线路部分（二次侧）的漏电流限制
  • 可以设置供用户使用的输入/输出参数。
  • 漏电流检测、阻塞/报警操作时间、检测温度等均可任意设置（数字化显示）
  • 通过 RS485 通信将收集到的信息传输到计算机
  • 管理员视频监控可用
规格
以上规格基于250V电压。如果电压发生变化，详细规格也会随之改变，请咨询。
形式 规格
额定电压 220V ±15%
测试电压 250V 标准
功耗（故障时） 5mA~10mA (以下)
漏电流测量范围 0.01~99.99mA
泄漏极限电流 2mA以下
推荐设定范围 0.01~2mA
绝缘电阻 报警值 25MΩ~125 kΩ以下
电阻换算检测值 2.5kΩ~25MΩ(99.99~0.01mA) (1mA=250kΩ)
绝缘电容 报警值 0.000125~0.025uF更多的
电容转换检测值 0.000125~1.25uF(0.01~99.99mA) (1mA=0.0125uF)
温度检测范围 0 ~ 125℃
温度设定范围 0 ~ 125℃
输出速度 0~60S(可配置)
使用海拔高度 ≤4,500m
使用环境 -25℃ ~ 40℃
使用时的相对湿度 最高 90%，最低 20%
正常消耗电流(VA) 5VA以下
故障电流消耗(VA) 8VA以下
测试电压 2kV
绝缘电阻 1㏁ 更多的
频率 50/60Hz
通讯方式 RS485 MODBUS-RTU
产品外观图

平面图

侧面图

面板钻孔

布局

使用

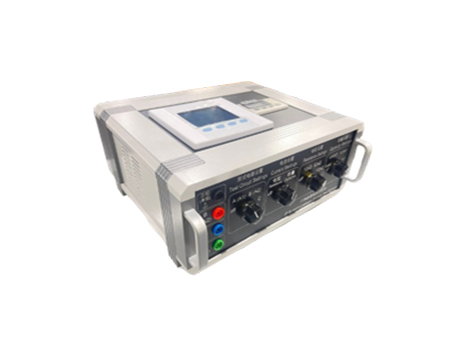

  • TN系统或IT系统漏电流性能测试仪
  • 通过在带电状态下人为诱发电阻性和电容性故障，测定漏电流和接地电位测试值，对漏电断路器和绝缘监测装置（IMD）进行功能测试。

  • 判断IMD是否正常运行的标准 (KEC 242.10.3)
    通过安装绝缘监测装置，可以定量测试 IT 系统绝缘故障是否降低到设定值，并通过显示和音频设备发出警报。
    （医疗用途：绿色表示指示灯正常，黄色表示符合条件）

绝缘监测测试仪

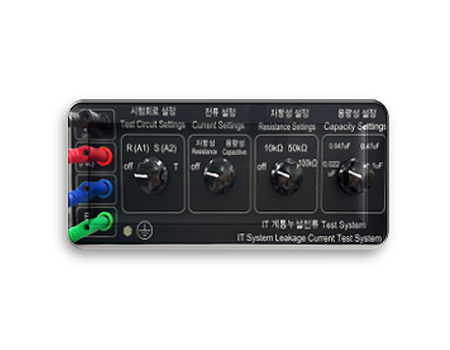

电阻性和电容性故障控制器

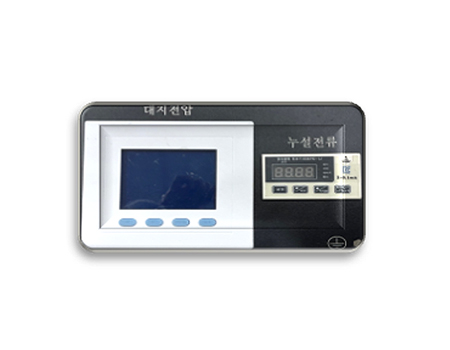

接地电压和漏电流测量显示

规格
形式 规格
输入功率 AC 220 V ±10%
接地电压测量范围 AC 100 ~ 500 V
可以测试 类型 电阻性或电容性
电阻测试 5㏀ 10㏀ 50㏀ 100㏀
电容测试 0.022㎌ 0.047㎌ 0.47㎌ 1.0㎌
泄漏电流检测范围 0.1 ~ 999.9 (mA)
检测到漏电流时的操作时间 0~60 (s)
漏电流 5mA 以下
通讯接口 RS485
闹钟时间 60 (s)
产品尺寸 308 × 260 ×125 (mm)
产品重量 3.20 (㎏)
泄漏电流测试方法
  • 01
    将测试仪导线分别连接到电源输出端子 A1 和 A2，每端一根导线。
  • 02
    打开测试仪
  • 03
    （电阻）测试仪设置（线路：A1，故障类型：电阻性，电阻值：0.5KΩ）
  • 04
    （电容式）测试仪设置（线路：A1，故障类型：电容性，电阻：0.47uF）
  • 05
    检查测试仪和显示屏
  • 06
    检查智能电源故障电流表的显示窗口
为什么漏电流必须小于5mA
1. 电流对人类和牲畜的影响，参见KS C IEC TS 60479-1图19。
AC-2区对人体没有有害的生理影响。 尤其可以看出，即使电流持续以 5 mA 或更小的电流流动，也不会对牲畜（人和牲畜）造成有害的生理影响。
  • AC-1：无响应
  • AC-2：无不良生理影响。
  • AC-3：电流持续超过2秒时出现抽搐和呼吸困难
  • AC-4：心脏骤停、呼吸骤停、中度烧伤

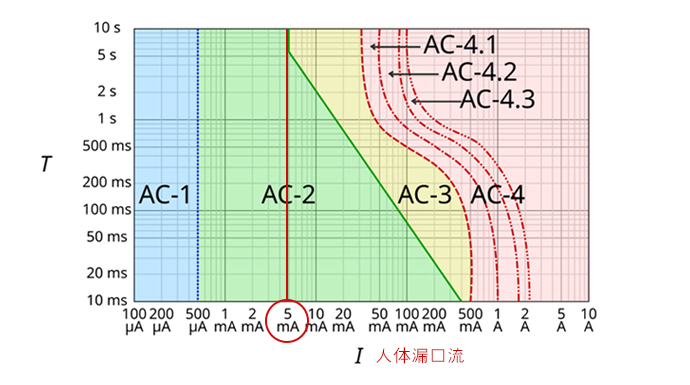

2. 时域/电流域的描述
从手到脚的路径上，频率范围为 15–100 Hz 的时域/电流域
区域 范围 生理效应
AC－1 最高 0.5 mA 曲线 a 可以检测到，但不会有意外反应
AC－2 从 0.5 mA 到曲线 b 可能会出现可察觉的非自主肌肉收缩，但通常不会产生有害的电生理效应。
AC－3 在曲线 b 和 c1 之间
  • 可能会出现强烈的非自主性肌肉收缩、呼吸困难、可逆性心脏功能障碍和瘫痪。
  • 电流越大，这种效应就越强。通常情况下，不会对器官造成损伤。
AC－4a 超出曲线 c1
  • 可能导致心脏骤停、呼吸骤停、烧伤或其他细胞损伤等病理生理效应。
  • 随着电流强度和持续时间的增加，发生心室颤动的可能性也随之增加。
c1~c2 AC-4.1 会使室颤风险增加约 5%。
c2~c3 AC-4.2 发生室颤的可能性高达约 50%
超过c3 AC－4.3 室颤概率超过50%
a
在小于 200 毫秒的传导期内，心室颤动仅在电流超过阈值的易损期内发生。
该图显示的是心室颤动时，电流从左手流向双脚的情况。.
对于其他电流路径，应考虑心脏电流系数。
3. 电气火灾/火花
论文和其他出版物中提到，电气火灾火花会在电流达到 35mA 或更高时出现，但我们自己的测试结果表明，即使在 15mA 或更高 时也会出现火花，而此时断路器不会动作。

ITI有限公司将努力创造一个安全的用电环境，防止触电和火灾事故。
