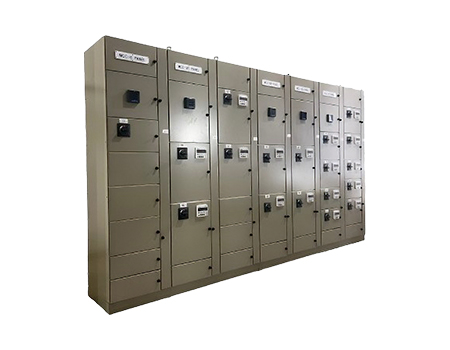

수배전반

개요

수배전설비는 발전소, 변전소, 건물, 플랜트 등 전력 사용처에서 안정적이고 안전한 전력 공급을 담당하는 핵심 장치입니다. ㈜아이티이의 수배전설비는 기본 전력 분배 기능에 더해, 누설전류 제한(5mA 이하) 및 IT계통 전환 기술을 탑재하여 감전·화재·정전 없는 전력 공급을 실현합니다.

주요특징

전기사고 사전 예측·대응

절연상태를 실시간 감시하여 절연저항 저하를 조기 탐지
사고 발생 전 단계에서 이상을 검출 → 감전·화재·정전 예방

전압·전류 불평형 보정

불평형 전원을 평형 방향으로 개선
안정적 전력 공급 및 설비 효율성 향상

누설전류 5mA 이하 제한

지락·누전·직접/간접 접촉 시 인체와 설비에 흐르는 전류를 5mA 이하로 제한
감전·화재·장비 손상 원천 차단

삼상 고장 시에도 안정 동작(부가기능)

절연저항 및 누설전류 제한 기능이 독립적으로 유지
특정 상 고장에도 시스템 전체 정상 운영 가능

전기고장 조기 탐지 및 복구

접속불량, 저항증가, 단선, 결상 등 고장상태를 실시간 검출
이상 시 경보 및 자동 조치로 사고 확산 방지

자가 진단 및 테스트 기능(부가기능)

버튼 조작만으로 장치 기능 점검 가능
숙련도와 무관하게 누구나 빠르게 정상 동작 확인

기대효과

01

감전·화재 사고 예방

현장 인명·재산 피해 제로화
02

전원 안정성 확보

정전 없는 연속 운영, 생산성 향상설비
03

설비 신뢰성 강화

장비 수명 연장(SPD와 연계한 이중 낙뢰보호), 유지관리 효율화예방
04

예방 중심 안전관리

사고 발생 전 탐지·대응으로 법적 리스크 완화

수배전반
전동기제어반

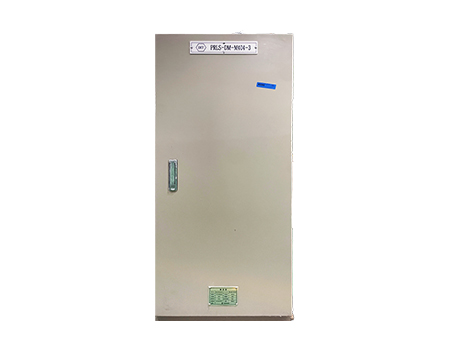

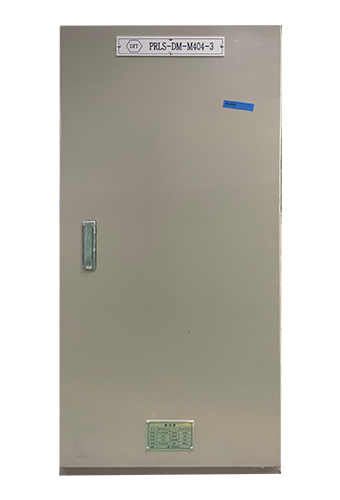

분전반

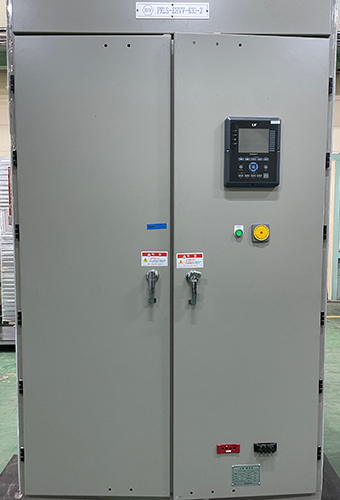

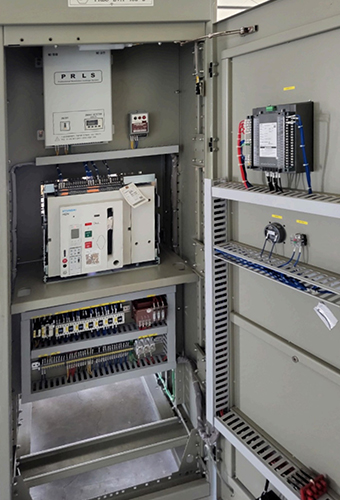

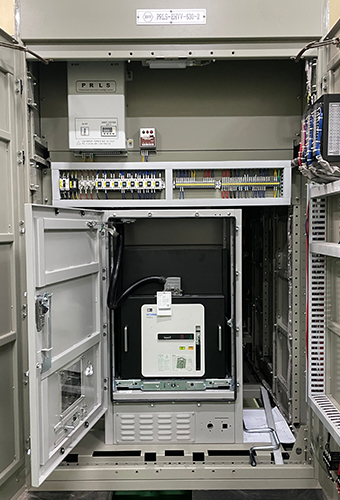

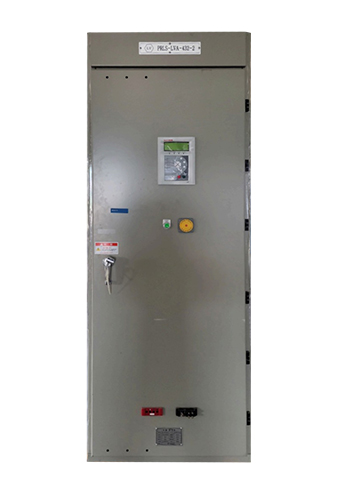

개요

사용전압이 22.9kV 이하인 한국산업표준(KS C IEC 60364-7-701-740 특수시설 및 특수장소)에 따라, 감전·화재의 우려가 있는 장소에서도 안전하게 전원을 공급하는 설비입니다.
전기실에 설치하여 한전에서 공급받은 전기를 수전하여 각 현장에 안정적으로 배전하는 핵심장치가 바로 수배전반입니다.

주요특징

전기사고 사전 예측, 대응(절연저항 실시간 감시)
누설전류 5mA이하 제한(감전, 화재 예방)
전기고장 조기 탐지, 복구(단선, 결상, 접속불량검출)
전압, 전류 불평형 보정
KERI 형식시험 성적 활보

형식시험 성적 확보

고압: 절연내력, 단시간내전류, 온도상승, 기계적 동작시험 등 합격
저압: 구조검사, 절연시험(2.5kV), 단락강도 등 합격

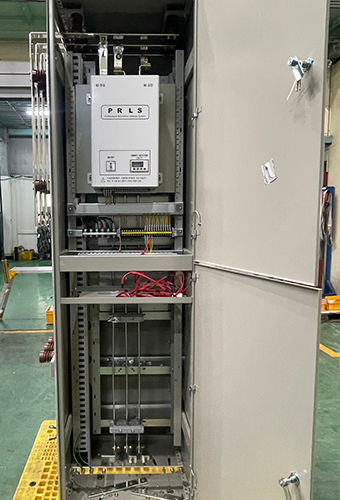

스마트 안전기술 내장

실시간 절연상태 감시
누설전류 5mA 제한 → 감전·화재 차단
고장전류계측기(SMPD-Series),절연감시장치(IMD) 탑재

안정적 전력 품질 유지

전압·전류 불평형 보정
결상·단선 시에도 안정적 운영

다양한 현장 적용성

고압: 제철소, 발전소, 대규모 플랜트 등
저압: 빌딩, 병원, 학교, 지자체 기반시설 등

제원

형식	사양
정격전압	22.9kV 이하
정격전류	600 ~ 5,000A
정격주파수	50 or 60Hz
정격단시간 전류	8 ~ 65kA
외함 크기	W 600~3000, H 2350~2850 D 1500~3000 mm

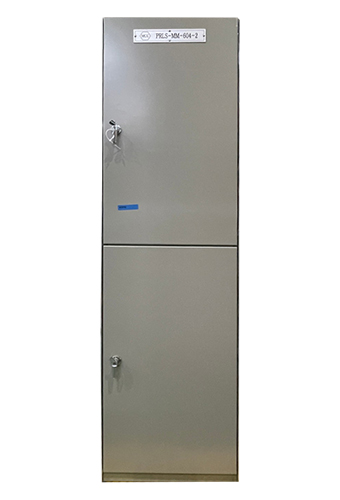

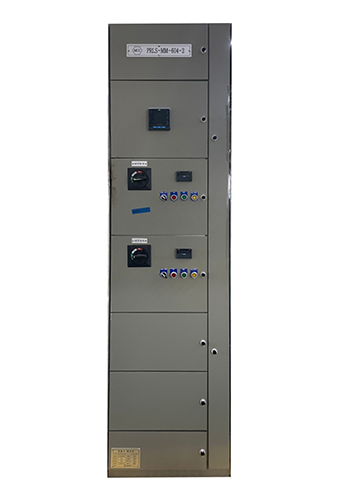

개요

사용전압이 22.9kV 이하인 한국산업표준(KS C IEC 60364-7-701~740 특수시설 및 특수장소)에 따라, 감전·화재의 우려가 있는 장소에서도 안전하게 전원을 공급하는 설비입니다.

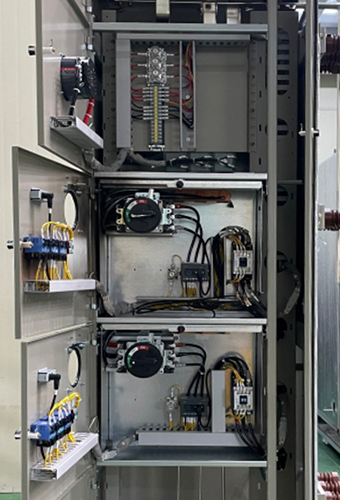

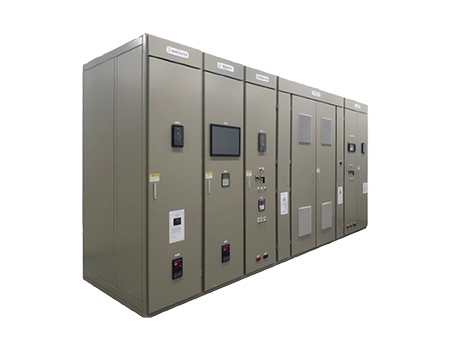

특히, **기계실에 설치하여 전동기 가동에 필요한 전원을 안정적으로 공급하는 핵심 장치가 전동기제어반(MCC)**입니다.

주요특징

전기사고 사전 예측·대응 (절연저항 실시간 감시)
누설전류 5mA 이하 제한 (감전·화재 예방)
전동기 보호·제어 기능 내장
전기고장 조기 탐지·복구 (단선·결상·접속불량 검출)
전압·전류 불평형 보정
KERI 형식시험 성적 확보
