전원공급장치

개요

사용전압이 22.9kV 이하인 한국산업표준(KS C IEC 60364-7-701~740 특수시설·특수장소)에 따라 설계된 융복합 지능형 전원공급장치는, 감전·화재 우려가 있는 장소에서도 안전하게 전원을 공급하는 첨단 설비입니다. 특히, 군 통신차량·플랜트·병원 등 민감한 설비에 정전 없는 안정적 전원 공급이 가능합니다.

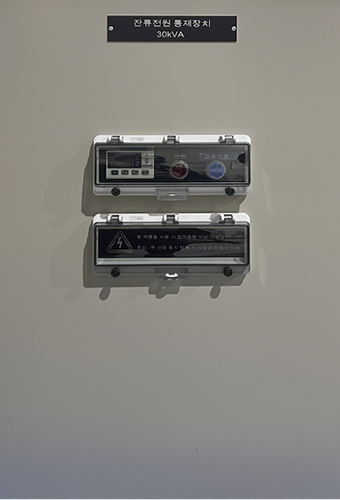

옥내형

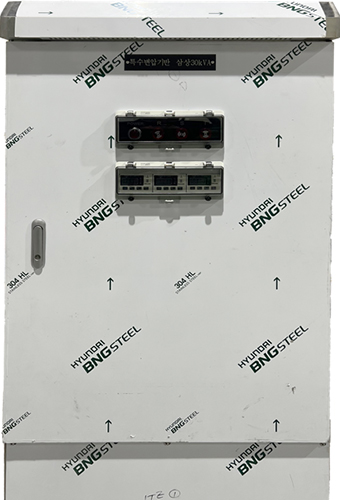

옥외형

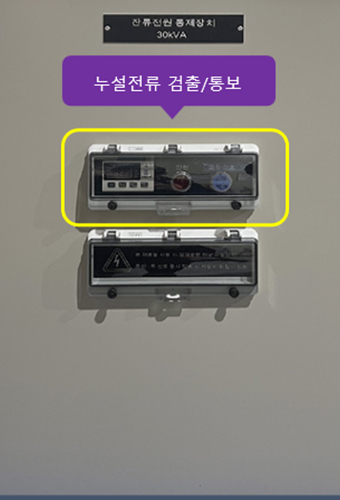

누설전류 검출/통보

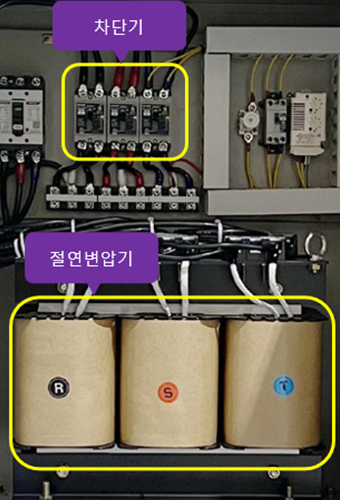

차단기/절연변압기

주요특징
  • 24시간 절연상태 실시간 감시
  • 누설전류 5mA 이하 제한 → 감전·화재 예방
  • 절연변압기 기반 IT계통 → 평형전원 출력(±110V)
  • 낙뢰·지락·침수 시에도 무정전 안전공급
실시간 절연감시
  • 기존 육안검사 → 24시간 정량적 감시
  • 사고 발생 전 단계에서 이상 검출·경보
평형 전원 변환
  • 불평형 전원을 ±110V 대칭 전원으로 변환
  • 전위차 0V 유지 → 민감한 전자장비 보호
안정적 전원공급
  • 지락·누전·직접·간접 접촉 발생 시에도 경보와 함께 전원 차단 없이 안정적 공급 유지
누설전류 제한
  • 대지로 흐르는 전류를 5mA 이하로 제한
  • 감전·화재 사고 원천 차단
제원
형식 사양
정격전압 1kV이하
정격전류 Max. 1000A
정격단시간 전류 Max. 50kA
외함 형식 노출형, 매입형, 벽부 자립형
외함 재질 STEEL, SUS, 기타

기대효과

  • 01

    정전 없는 안정적 전력 연속성

    전원차단없는 안정적 전원 공급 유지

  • 02

    고감도 전자장비 보호

    통신장비, 병원 의료기기 등

  • 03

    감전·화재 원천 예방

    누설전류 5mA 제한

  • 04

    전략화·표준화 가능

    군·산업·공공시설 등

개요

재난관리용 지능형 전원공급장치는 CCTV·통신설비·재난관리 인프라에 적용되어, 낙뢰·지락·절연열화 등으로 인한 감전·화재·정전을 사전에 예방하는 첨단 전원설비입니다.
특히, 기존 누전차단기가 차단 후에도 안전 전원을 재공급하여 CCTV·재난관제시스템의 연속 가동을 보장합니다.

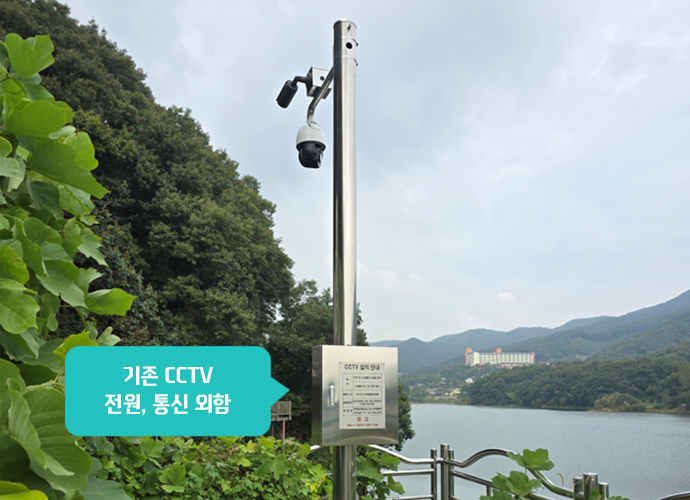

재난관리지능형 전원공급장치-설치 전

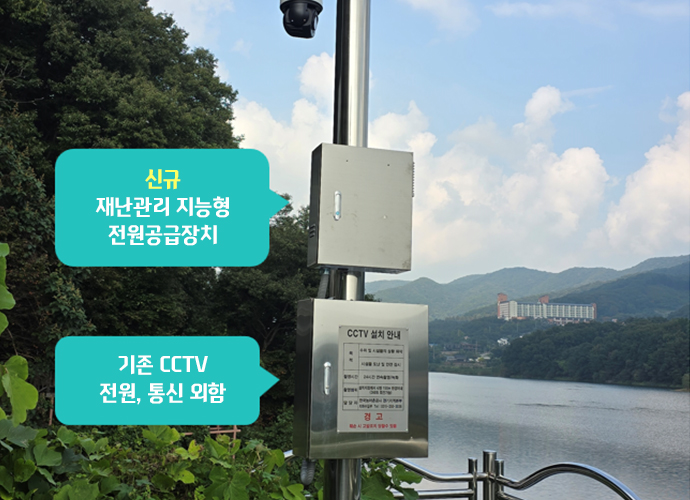

재난관리지능형 전원공급장치-설치후

주요특징
자동 전원 재공급
  • 기존 누전차단기(RCD)가 차단 시 전원공급장치가 즉시 안전 전원 재공급
  • CCTV·통신장치 정전 없이 연속 가동
실시간 절연감시
  • 절연저항 저하, 누전·지락 상태를 24시간 모니터링
  • 사고 발생 전 단계에서 조기 경보
낙뢰·서지 보호
  • KS C IEC 62305 준수, 1차+2차 이중보호 구조
  • SPD와 연동하여 낙뢰·서지 피해 차단
누설전류 제한
  • 대지로 흐르는 전류를 5mA 이하로 제한
  • 감전·화재 사고 원천 차단
제원
형식 사양
정격전압 1kV이하
정격전류 Max. 1000A
정격단시간 전류 Max. 50kA
외함 형식 벽부 자립형,사용자 요구형식 가능
외함 재질 SUS, 옥내의 경우 STEEL, 기타

기대효과

  • 01

    정전 없는 재난관리

    CCTV·방재설비 전원 연속 공급

  • 02

    실시간 모니터링 보장

    낙뢰·누전 시에도 화면 끊김 없음

  • 03

    재난 대응력 강화

    골든타임 확보, 현장 대응력 극대화

  • 04

    유지보수 효율화

    오동작·전원차단에 따른 비용 손실 최소화

개요

의료 IT 전원공급장치는 병원·진료소·요양원·수술실 등 의료장소에서 환자와 의료진의 안전을 보장하기 위해 설계된 장치입니다.
KS C IEC 60364-7-710(의료장소 전기설비 표준)에 따라 절연변압기, 고장전류계측기, 고장회로탐지기 등을 통해 감전·화재·정전 위험을 사전에 차단합니다.
적용장소 병원 : 수술실, 중환자실, 진료소, 요양원, 의료센터, 치과 진료실, 동물병원 등

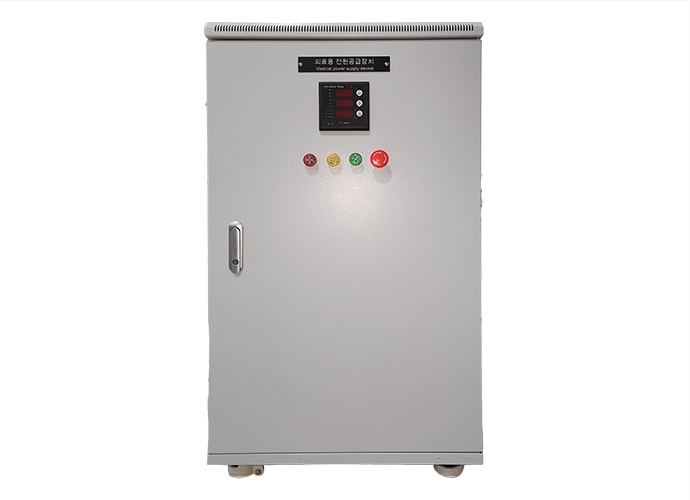

의료전원공급장치 전면

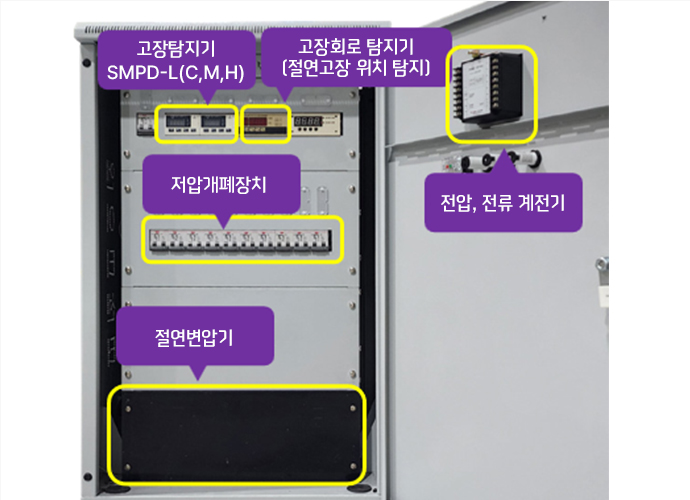

의료전원공급장치 내부

주요특징
전기사고 예방
  • 지락·누전·단선·결상 발생 시 누설전류를 5mA 이하로 제한
  • 감전·화재·정전 등 사고를 사전 차단
실시간 절연감시
  • 절연저항(220V: 50㏀, 380V: 100㏀) 실시간 측정
  • 저항 저하 시 조기 경보 및 관리자 통보
복구 및 정상전압 유지(사용자요구시)
  • 단선·결상 시 자동으로 정상위상 복구
  • 전압·전류 불평형을 자동 조정하여 안정적 전원 공급
의료 안전보호 기능
  • 직접·간접 접촉 시 인체에 흐르는 전류를 5mA 이하로 제한
  • 감전·화재 사고 원천 차단
지능형 고장 탐지
  • 고장회로탐지기(SMPD-E)를 통해 분기회로별 고장 위치 식별
  • 이상 전류·온도·부하량 모니터링
표시 및 경보 시스템
  • 정상(녹색) / 경고(황색) / 경보(적색) 시각 표시
  • 음향·원격 알림 지원 → 수술실·진료실 내 실시간 모니터링 가능
제원
형식 사양
정격전압 AC 220V 6%( 85%15)
정격전류 Max. 1000A, 1CA=10,000A
정격단시간 전류 Max. 10kA
외함 형식 노출형, 매입형
외함 재질 STEEL, SUS, 기타

기대효과

  • 01

    의료현장 감전 위험 최소화

    환자 및 의료진 감전·화재 위험 최소화

  • 02

    정전없는 안정적 환경 확보

    정전 없는 안정적 수술·치료 환경 확보

  • 03

    실시간 고장 탐지 사고 예방

    실시간 고장 탐지 및 조기 대응을 통해 의료사고 예방

  • 04

    정부 인증 신뢰성 보장

    정부 표준·인증(KSC IEC, KEC, NET 신기술 등) 준수로 신뢰성 보장

주요특징
  • 전기설비 및 부하의 지락·누전·절연열화 발생 시 누설전류를 5mA 이하로 제한
  • 감전·화재·정전 등 전기사고를 사전 예방
  • 디지털 보호 회로를 통해 안정적 전력 품질 유지
  • 소형·경량화 구조로 설치 용이, 다양한 현장 적용 가능

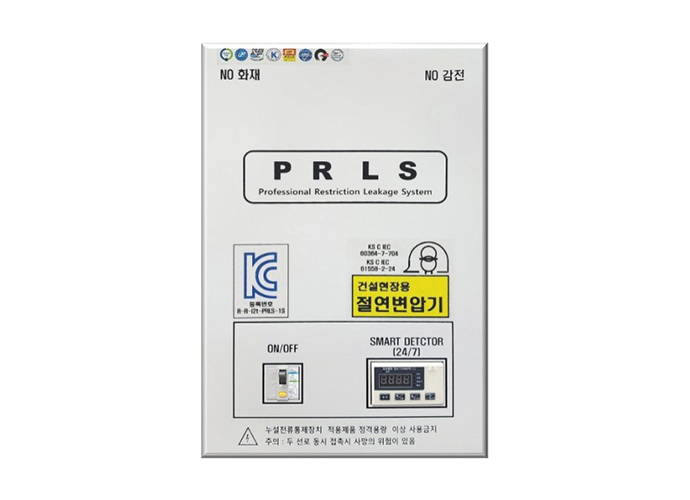

PRLS

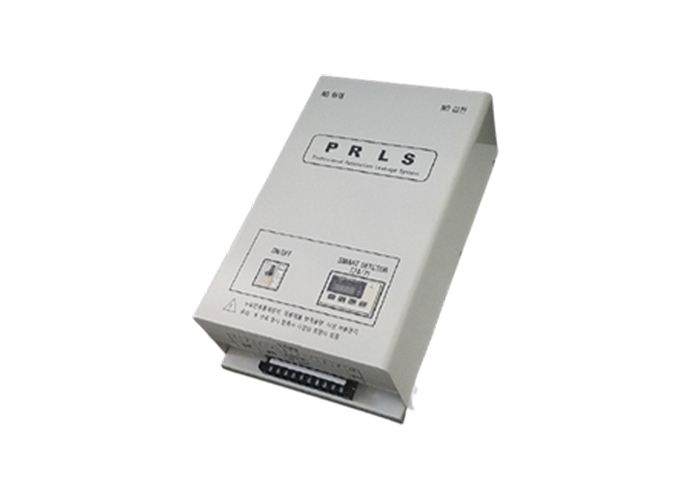

일반용 전원공급장치 사시도

제원
형식 사양
공칭전압 250V 이하
입력전원/출력전원 220/220 or 220/110
전원공급방식 단상 2선식
(지락시)누설전류 제한기준 5mA 이하
사용해발높이 ≤1,000m
사용환경 -25℃ ~ 40℃
사용상대습도 최고90%, 최저 20%
정격용량(kVA) 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10kVA
절연계급 F종(155℃)
시험전압 2kV
절연저항 1㏁ 이상
주파수 50/60Hz
종류
모델번호 타입 SPECIFICATIONS KVA DIMENSIONS(mm) 무게 (kg)
PRIMARY(V) SECONDARY(V) 가로 높이 깊이 a b c d ø1
PRLS SP-0.5KVA 노출 220V 220V 0.5 230 380 135 206 40 244 40 9.61kg
PRLS SP-1KVA 1 230 380 135 206 40 244 40 12.86kg
PRLS SP-2KVA 2 230 380 135 206 40 244 40 17.88kg
PRLS SP-3KVA 3 230 380 135 206 40 244 40 22.62kg
PRLS SP-5KVA 5 340 480 165 326 50 344 40 29.50kg
PRLS SP-7.5KVA 7.5(8) 340 480 165 326 50 344 40 38.00kg
(39.30)
PRLS SP-10KVA 10 340 480 165 326 50 344 40 46.00kg

기대효과

  • 01

    전기사고 원천 차단

    감전·화재·정전 등 전기사고 원천 차단

  • 02

    산업 생산성 향상

    연속 전력 공급으로 산업 생산성 향상

  • 03

    정부인증 신뢰성 보장

    정부 인증(KC, 형식시험, NET 등) 확보로 신뢰성 보장

  • 04

    광범위한 현장 적용

    건설·플랜트·지자체·병원 등 광범위한 현장 적용 가능
