계측·계전기

용도

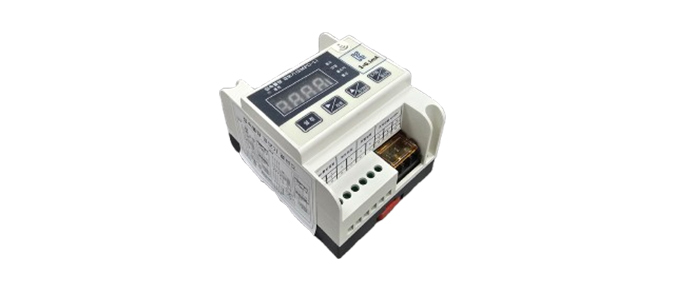

기본형 SMPD-L

일반용

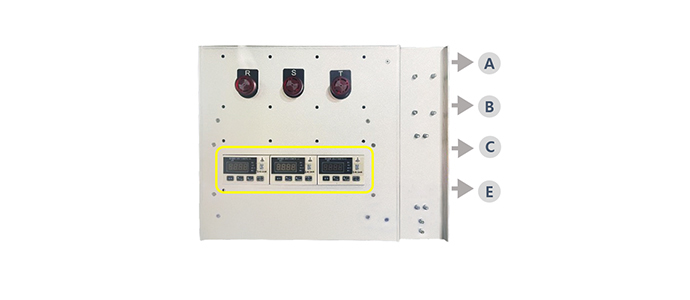

3상배전반용

주요특징
  • 정부인증 누설전류제한기술을 적용한 제품
  • 범위 : 배선 전구간(2차측) 누설전류만 누설전류제한
  • 사용자 용도의 입ㆍ출력 설정 가능.
  • 누설전류를 검출하여 차단ㆍ경보 동작 시간 검출온도 등 임의 설정가능(디지털화 표시)
  • RS485통신으로 수집정보를 컴퓨터로 전송
  • 관리자 영상감시 가능
제원
250V기준 제원이며, 전압이 바뀌면, 상세제원이 바뀌니 문의 바랍니다.
형식 사양
정격전압 220V ±15%
시험전압 250V 기준
소비전력(고장 시) 5mA~10mA (이하)
누설전류 측정범위 1~9999mA
누설제한전류 5mA이하
권장설정범위 1~5mA
절연저항 경보값 250kΩ~50kΩ이하
저항환산검출값 25Ω~250kΩ(9999~1mA) (1mA=250kΩ)
절연정전용량 경보값 0.0125~0.0625uF이상
용량성환산검출값 0.0125~125uF(1~9999mA) (1mA=0.0125uF)
온도검출범위 0 ~ 125℃
온도설정범위 0 ~ 125℃
출력속도 0~60S(설정가능)
사용해발높이 ≤4,500m
사용환경 -25℃ ~ 40℃
사용상대습도 최고90%, 최저 20%
정상소비전류(VA) 5VA이하
고장소비전류(VA) 8VA이하
시험전압 2kV
절연저항 1㏁ 이상
주파수 50/60Hz
통신방식 RS485 MODBUS-RTU
제품외형도

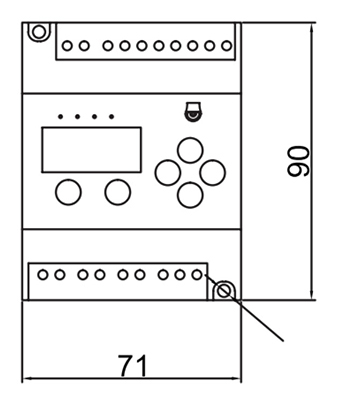

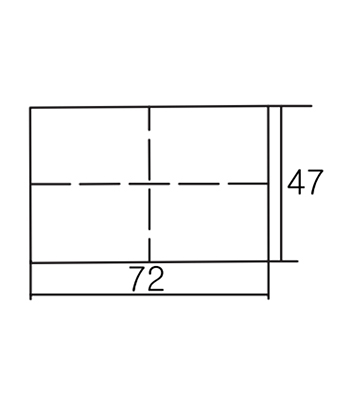

평면도

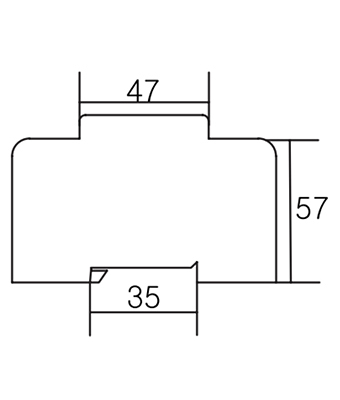

측면도

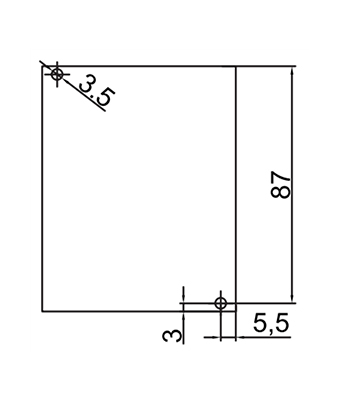

판넬타공

레이아웃

용도

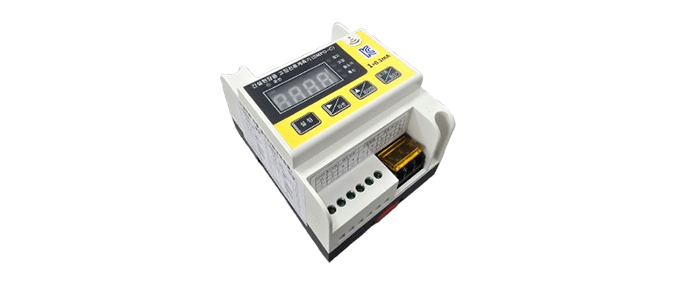

건설현장용 SMPD-C

일반용

3상배전반용

주요특징
  • 정부인증 누설전류제한기술을 적용한 제품
  • 범위 : 배선 전구간(2차측) 누설전류만 누설전류제한
  • 사용자 용도의 입ㆍ출력 설정 가능.
  • 누설전류를 검출하여 차단ㆍ경보 동작 시간 검출온도 등 임의 설정가능(디지털화 표시)
  • RS485통신으로 수집정보를 컴퓨터로 전송
  • 관리자 영상감시 가능
제원
250V기준 제원이며, 전압이 바뀌면, 상세제원이 바뀌니 문의 바랍니다.
형식 사양
정격전압 220V ±15%
시험전압 250V 기준
소비전력(고장 시) 5mA~10mA (이하)
누설전류 측정범위 1~9999mA
누설제한전류 3mA이하
권장설정범위 0.1~3mA
절연저항 경보값 2.5MΩ~83.3kΩ이하
저항환산검출값 250Ω~2.5MΩ(999.9~0.1mA) (1mA=250kΩ)
절연정전용량 경보값 0.00125~0.0375uF이상
용량성환산검출값 0.00125~12.5uF(0.1~999.9mA) (1mA=0.0125uF)
온도검출범위 0 ~ 125℃
온도설정범위 0 ~ 125℃
출력속도 0~60S(설정가능)
사용해발높이 ≤4,500m
사용환경 -25℃ ~ 40℃
사용상대습도 최고90%, 최저 20%
정상소비전류(VA) 5VA이하
고장소비전류(VA) 8VA이하
시험전압 2kV
절연저항 1㏁ 이상
주파수 50/60Hz
통신방식 RS485 MODBUS-RTU
제품외형도

평면도

측면도

판넬타공

레이아웃

용도

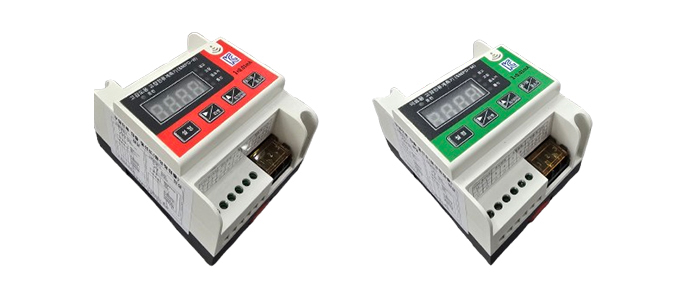

SMPD-M : 의료장소 / H : 고감도형 (ex 반도체 등)

일반용

3상배전반용

주요특징
  • 정부인증 누설전류제한기술을 적용한 제품
  • 범위 : 배선 전구간(2차측) 누설전류만 누설전류제한
  • 사용자 용도의 입ㆍ출력 설정 가능.
  • 누설전류를 검출하여 차단ㆍ경보 동작 시간 검출온도 등 임의 설정가능(디지털화 표시)
  • RS485통신으로 수집정보를 컴퓨터로 전송
  • 관리자 영상감시 가능
제원
250V기준 제원이며, 전압이 바뀌면, 상세제원이 바뀌니 문의 바랍니다.
형식 사양
정격전압 220V ±15%
시험전압 250V 기준
소비전력(고장 시) 5mA~10mA (이하)
누설전류 측정범위 0.01~99.99mA
누설제한전류 2mA이하
권장설정범위 0.01~2mA
절연저항 경보값 25MΩ~125 kΩ이하
저항환산검출값 2.5kΩ~25MΩ(99.99~0.01mA) (1mA=250kΩ)
절연정전용량 경보값 0.000125~0.025uF이상
용량성환산검출값 0.000125~1.25uF(0.01~99.99mA) (1mA=0.0125uF)
온도검출범위 0 ~ 125℃
온도설정범위 0 ~ 125℃
출력속도 0~60S(설정가능)
사용해발높이 ≤4,500m
사용환경 -25℃ ~ 40℃
사용상대습도 최고90%, 최저 20%
정상소비전류(VA) 5VA이하
고장소비전류(VA) 8VA이하
시험전압 2kV
절연저항 1㏁ 이상
주파수 50/60Hz
통신방식 RS485 MODBUS-RTU
제품외형도

평면도

측면도

판넬타공

레이아웃

용도
  • TN계통 또는 IT계통 누설전류 성능시험기
  • 활선상태에서 저항성, 용량성 고장을 인위적으로 시켜 누설전류 및 대지전위 시험값을 통해 누전차단기 및 절연감시장치(IMD)의 기능시험

  • IMD 정상작동여부 판정 기준 (KEC 242.10.3)
    절연감시장치를 설치하고 IT 계통 절연저항이 설정치까지 감소하면 표시설비 및 음향설비로 경보하는 것을 정량적으로 시험가능
    (의료용 : 표시설비 정상일때는 녹색, 조건에 도달할때는 황색)

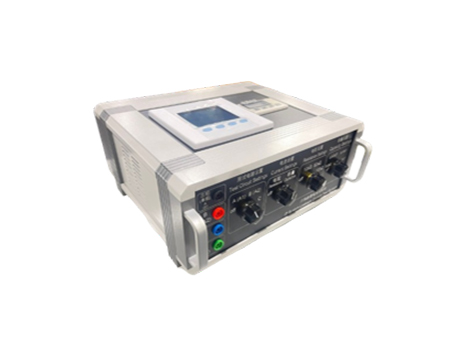

절연감시테스터기

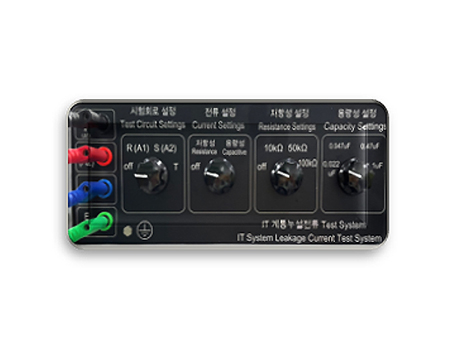

저항성 및 용량성 고장 발생 Controller

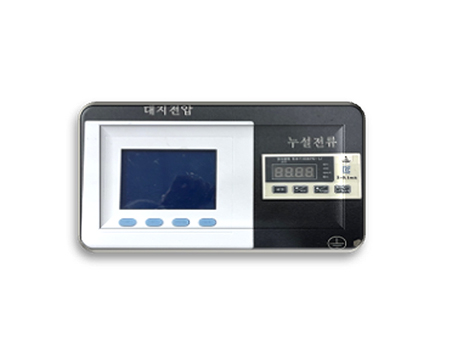

대지전압 및 누설전류 측정 Display

제원
형식 사양
입력 전원 AC 220 V ±10%
대지전압 측정범위 AC 100 ~ 500 V
시험가능 종류 저항성 또는 용량성
저항성 시험 5㏀ 10㏀ 50㏀ 100㏀
용량성 시험 0.022㎌ 0.047㎌ 0.47㎌ 1.0㎌
누설전류 검출범위 0.1 ~ 999.9 (mA)
누설전류 검출 시 동작시간 0~60 (s)
누설전류 5mA 이하
통신 인터페이스 RS485
경보시간 60 (s)
제품크기 308 × 260 ×125 (mm)
제품중량 3.20 (㎏)
누설전류 시험방법
  • 01
    전원 출력단자 A1,A2에 테스터기 리드선을 각각 한선식 연결
  • 02
    테스터기 전원을 투입
  • 03
    (저항성) 테스터기 설정 (선로 : A1, 고장종류 :저항성, 저항 : 0.5KΩ)
  • 04
    (용량성) 테스터기 설정 (선로 : A1, 고장종류 :용량성, 저항 : 0.47uF)
  • 05
    테스터기와 표시창(디스플레이) 확인
  • 06
    지능형 전원공급장치 고장전류계측기 표시창을 확인
누설전류를 5mA 이하로 하여야 하는 이유
1. 인체와 가축에 대한 전류의 영향 KS C IEC TS 60479-1의 그림-19를 참조
사람에게 AC-2존에서는 유해한 생리적 영향이 없음. 특히 5mA이하의 전류에서는 인축(사람과 가축)에게 지속적으로 전류가 흐르더 라도 유해한 생리적 영향이 없음을 알 수 있음
  • AC-1 : 무반응
  • AC-2 : 유해한 생리적영향은 없다.
  • AC-3 : 전류가 2초이상 흐르면 경련, 호흡곤란
  • AC-4 : 심정지, 호흡정지, 중도의 화상

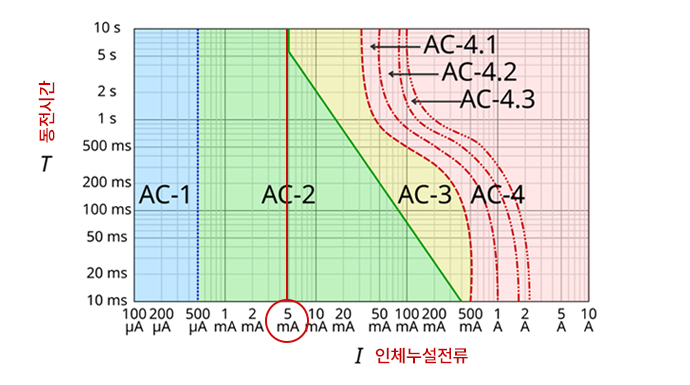

2. 시간 / 전류 영역에 대한 설명
손에서 양발로의 경로에서 15∼100 Hz에 대한 시간/전류 영역
영역 범위 생리학적 영향
AC－1 0.5 ㎃ 곡선 a까지 감지는 가능하나 놀라는 반응이 아님
AC－2 0.5 ㎃에서 곡선 b까지 감지 및 비자의적인 근육수축이 일어날 수 있으나 일반적으로 유해한 전기 생리학적 영향은 없음
AC－3 곡선 b와 c1 사이
  • 강한 비자의적인 근육의 수축, 호흡곤란, 회복 가능한 심장기능의 장애, 마비 등이 발생할 수 있음.
  • 전류의 크기가 증가함에 따라 영향이 커짐. 일반적으로 기관의 손상은 예측되지 않음
AC－4a 곡선 c1 초과
  • 심장마비, 호흡정지 및 화상 또는 다른 세포의 손상과 같은 병리생리학적인 영향을 일으킬 수 있음.
  • 전류의 크기 및 시간이 증가함에 따라 심실세동의 가능성 커짐
c1~c2 AC－4.1 약 5 %정도까지 심실세동의 가능성 커짐
c2~c3 AC－4.2 약 50 %정도까지의 심실세동의 가능성
c3 초과 AC－4.3 50 %를 초과하는 심실세동의 가능성
a
200 ms 미만의 통전기간 동안에는 전류가 한계치를 초과했을 때 취약기 내에서만 심실세동이 시작 된다.
심실세동에 대한 이 수치는 왼손에서 양발의 경로로 흐르는 전류에 관한 것이다.
그 밖의 전류 경로들에 대해서는 심장 전류 계수가 고려되어야 한다.
3. 전기화재 / 스파크
전기화재 스파크는 논문 등에 35mA 이상부터 일어난다고 나와있지만 자체시험결과 누전차단기가 동작하지 못하는 15mA이상에서도 일어납니다.

(주)아이티이는 감전과 화재 사고 없는 안전한 전기환경을 실현하도록 노력하겠습니다.
